上一篇文章中微测分析BQB认证难点之一的定频，了解定频的概念，定频样机种类，定频样机的模式和BQB认证RF测试中定频样机要求。
本次文章中我微测继续和大家探讨关乎所有蓝牙产品认证的关键问题点：样机定频。微测实验室用一个具体拆解的蓝牙模块，用实例给大家做样机定频要求的演示。
蓝牙模块定频要求实例展示
一、定频软件的功能要求：
1.要能实现低（2402MHz），中（2441MHz， 高（2480MHz）频率的定频发射和接收，并且要能改变发射功率；
2.要能调出蓝牙的调制模式：GFSK，π/4 DPSK，8DPSK，并且要能调出每个调制模式的 PACKET TYPE（封包模式）：DH1，DH3，DH5；
3.需要客户提供软件的操作方法。
二、定频样机要求：
因为软件是安装在电脑上的，要把电脑和产品连接才能用软件来定频，所以也要提供如何实现产品与电脑连接，也就是连接架构。
（大部分都需要一块控制板，一边与电脑连接，另一边与产品连接，所以客户也要提供控制板o）

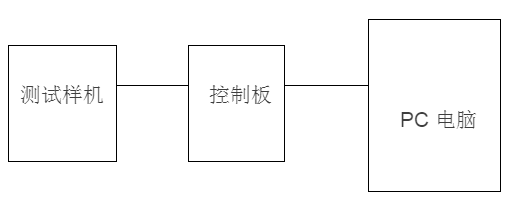

三、连接架构图：

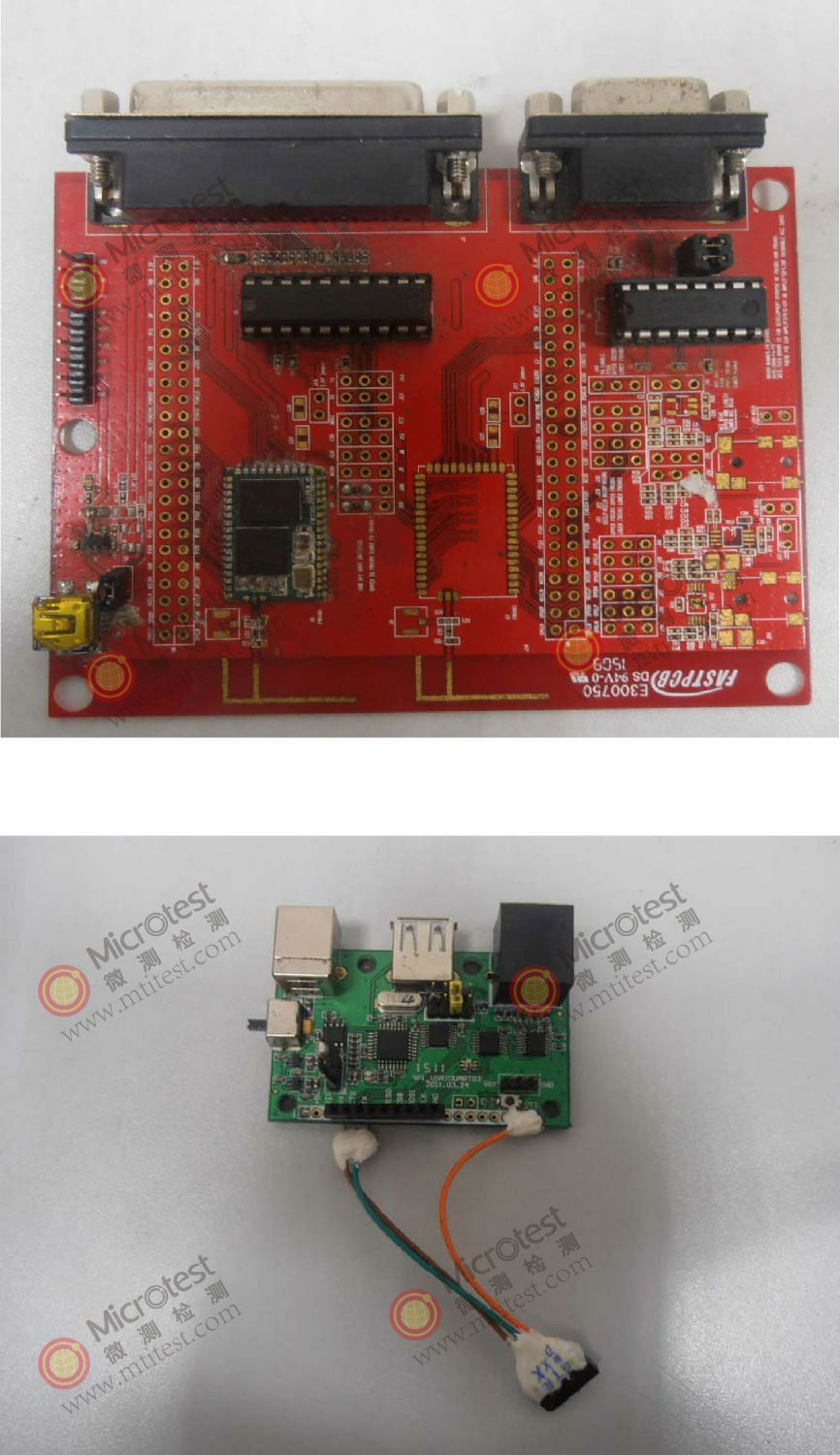

控制板有很多种，不同的公司都有可能不一样，请见下图：

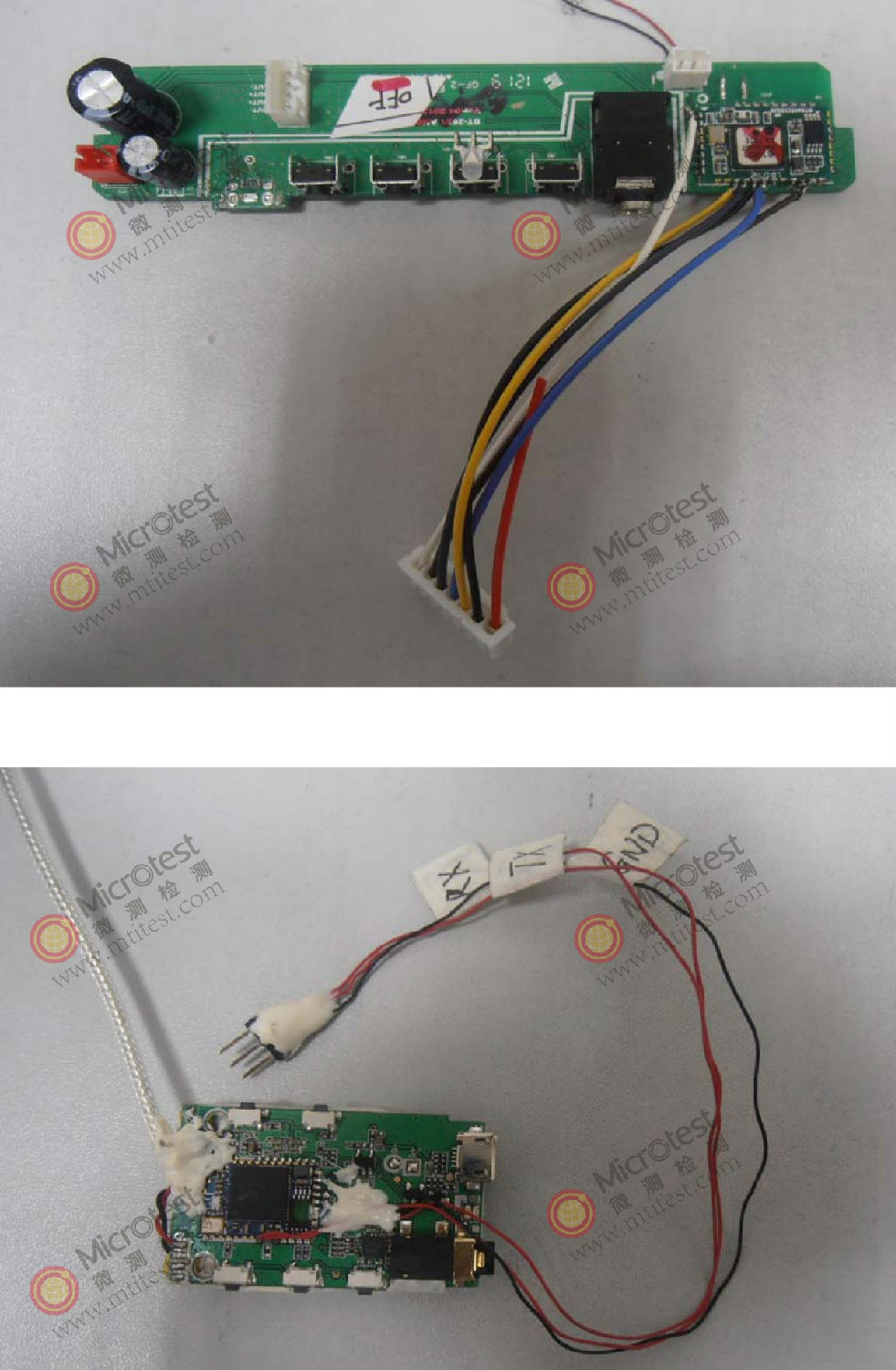

定频样机要从模块引线出来，不同的厂商模块引线都不一样，如下图：

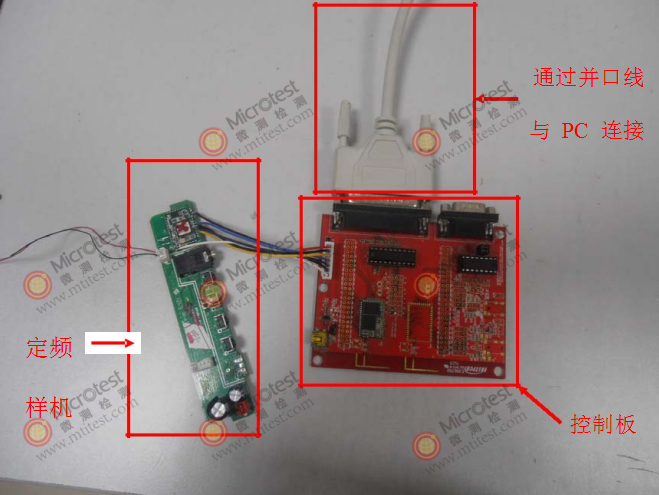

如下图，是完整的连接架构图片：
蓝牙产品认证中，特别是BQB认证为什么说定频难，因为定频样机，控制板，定频软件这三样没有确认好。一旦三样准备齐全，定频测试顺利开展，轻松过！
四、微测检测提供解决方法：
1.微测有专业工程师指导客户样机定频，供定频方向。
2.微测蓝牙BQB实验室拥有一套系统的蓝牙芯片定频软件和方法资源库，对同类型的芯片定频可直接由我司工程师操作定频。
如果对定频还有什么其他疑问，请联系微测在线客服 131-4343-1439
